产品详情

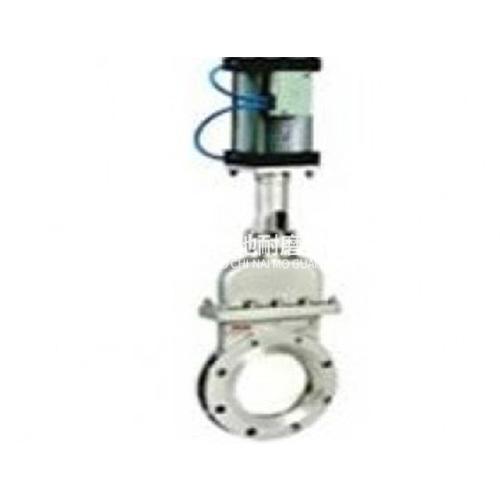

暗板气动刀型闸阀(PZ673系列 (型号：PZ673H/F/-10(16)C/P/R)
主要性能规范
公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 |
1.0 | 1.5 | 1.1 | ≤100℃ | 纸浆、污水、煤浆、灰、渣水混和物 |
主要零部件材质
体、盖 | 闸阀 | 阀杆 | 密封面 |
不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
主要外形及连接尺寸(mm)
MPa | DN | L | D | D1 | D2 | H | N-M | D0 | W(Kg) |
1.0 | 50 | 43 | 160 | 125 | 100 | 4-M16 | 180 | ||
65 | 46 | 180 | 145 | 120 | 4-M16 | 180 | |||
80 | 46 | 195 | 160 | 135 | 4-M16 | 220 | |||
100 | 52 | 215 | 180 | 155 | 8-M16 | 220 | |||
125 | 56 | 245 | 210 | 185 | 8-M16 | 230 | |||
150 | 56 | 280 | 240 | 210 | 8-M20 | 280 | |||
200 | 60 | 335 | 295 | 265 | 8-M20 | 360 | |||
250 | 68 | 390 | 350 | 320 | 12-M20 | 360 | |||
300 | 78 | 440 | 400 | 368 | 12-M20 | 400 | |||
350 | 78 | 500 | 460 | 428 | 16-M20 | 400 | |||
400 | 102 | 565 | 515 | 482 | 16-M22 | 400 |
